大拉桿橫向型波紋補償器

產品別名：大拉桿膨脹節

公稱通經：DN100mm-DN3000mm

工作壓力：0.25～2.5Mpa

工作溫度：-≤420℃

主要材質：不銹鋼、碳鋼

補償方式：橫向位移、軸向位移

連接方式：法蘭/焊接

適用介質：輸送氣體、含塵氣體、煙、風、煤、粉、顆粒

應用領域：應用于化工、電力、冶煉、制藥、食品、環保、電鍍等領域

免費獲取報價

7*24小時免費咨詢熱線 0371-64030352

Click

產品特點
技術參數
產品展示
相關案例

大拉桿橫向型波紋補償器介紹

JDH型大拉桿橫向波紋補償器使用說明：大拉桿橫向型波紋器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。
產品優勢
該補償器由接管﹑二個波紋管以及大拉桿等零件構成。球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系的橫向位移。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。能夠實現管道的橫向，角向位移。能夠吸收管線的內壓推力。運行穩定，使用壽命長。
產品特點
大拉桿橫向波紋補償器對支座作用力的計算：
橫向彈力： Fy=Ky?Y 　　　　　彎矩：M=Fy?L
式中： Ky-橫向剛度 N/mm 　　Y-橫向實際位移（變形量）mm
L-管架到補償器中點的距離　　 m

技術參數

大拉桿橫向型補償器：設計壓力：P=1.0Mpa（10kgf/cm²）疲勞壽命【N】=1000 設計溫度：t=20℃
公稱通經 DN（mm）	波紋管波數np	Y-橫向補償量mm Kyo-橫向剛度（N/mm）												徑向外形最大尺寸 B(mm)
		產品總長L（mm）
		產品總長L（mm）
		1500		2000		2500		3000		3500		4000
		Yo	Kyo	Yo	Kyo	Yo	Kyo	Yo	Kyo	Yo	Kyo	Yo	Kyo
250	8波 (4+4)	91	48	143	21	195	12	247	7.5					540×600
300		96	57	152	25	209	14	266	8.7					570×630
350		76	92	127	37	178	20	230	12					670×730
400		67	134	111	54	155	29	200	18					700×760
450		59	185	98	74	138	40	177	25					770×850
500		53	249	89	100	124	53	160	33					810×890
600		54	379	104	126	156	62	209	37	262	24			900×980
700		52	486	100	162	150	80	201	47	252	31			1150
800		46	671	888	224	132	110	176	65	221	43			1250
900		41	897	78	299	117	147	157	87	196	57			1350
1000		32	2637	62	879	92	432	123	256	155	169			1480
1100		29	3425	56	1141	84	561	112	332	140	220	168	156	1580
1200		27	4359	51	1453	77	714	103	423	129	279	155	198	1680
1300		24	5451	47	1817	71	893	94	529	118	349	142	248	1780
1400		23	6709	44	2236	66	1100	88	651	110	430	133	305	1880
1500		21	8151	41	2716	61	1336	82	791	102	522	123	371	1980

2000+客戶傾心之選

華德管道憑借良好的口碑、優質的產品及快速反應的售后服務打開行業市場，在國內外眾多企業大放異彩！

產品展示

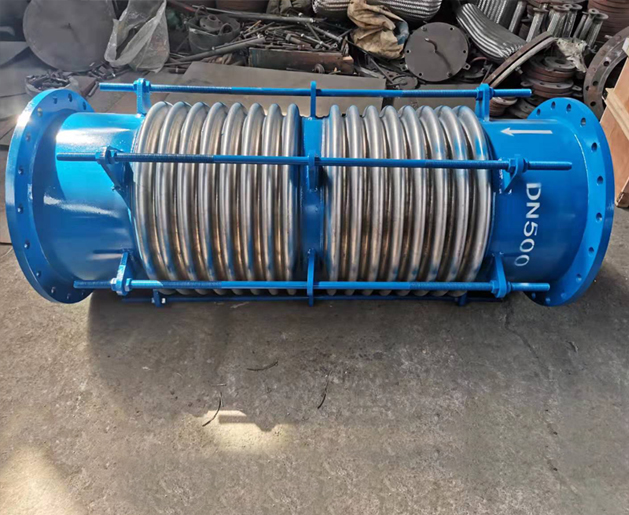

大拉桿橫向型波紋補償器

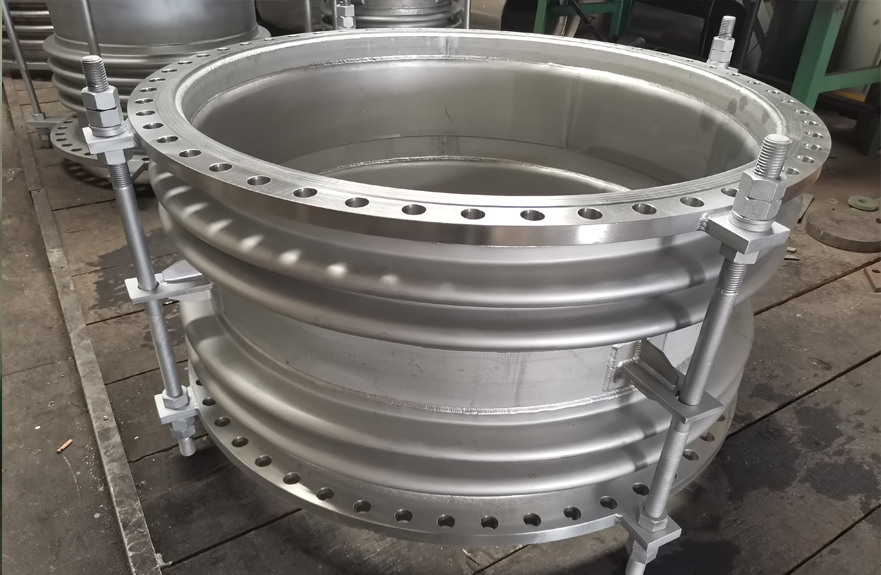

不銹鋼大拉桿波紋補償器

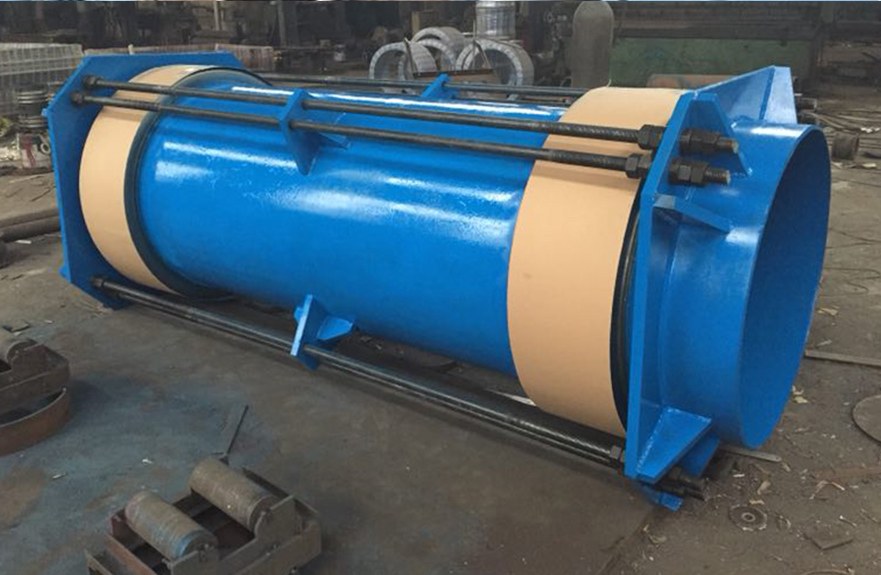

大拉桿橫向型波紋補償器
